列管冷凝器的分類

（1）固定管板式換熱器：結構簡單、緊湊、能承受較高的壓力，造價低，管程清洗方便，管子損壞時易于堵塞或更換

（2）浮頭式換熱器：管內和管間易于清洗，不會產生熱應力；

（3）U形管換熱器：只有一塊管板，管束由多根U形管束組成，管的兩端固定在同一塊管板上，管子可以自由伸縮。當殼體與U形換熱器有溫差時，不會產生熱應力。

（4）滑動管板式換熱器：結構簡單，造價低廉，必要時可在管箱增設隔板，強化傳熱。

列管冷凝器的特點

(1)臥式殼程冷凝膜傳熱系數要比立式管內或管外的膜傳熱系數高數倍，同時不凝物不會在死角積累起來不易排出。

(2)冷卻水走管內便于清掃水垢。水走管內容易保證有較高的流速，這對降低水垢生成的速度與提高水膜的傳熱系數都有好處。

(3)臥式列管式冷凝器，使低層管子處于冷卻水進口處，而使冷凝液積于底層，以便降低冷凝液的溫度。在表面冷凝系統中，對冷凝液進一步冷卻很重要，如果冷凝系統中的溫度較高，一接觸空氣有機氣體就會有大量揮發，一般冷凝液的出口溫度要求在60℃或更低。當然也可以增加一個單獨的冷卻器，不過這樣要增加費用。

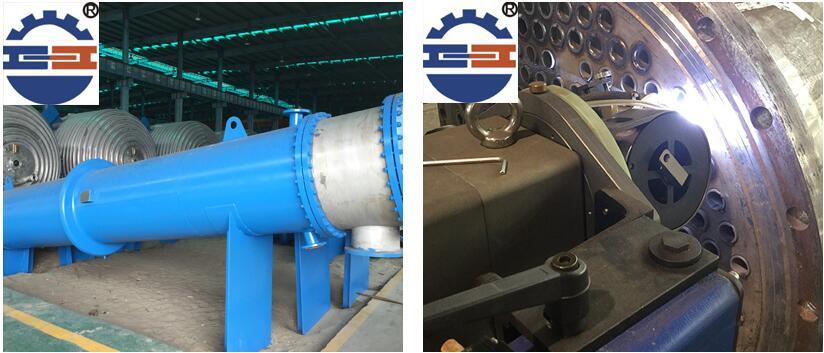

列管冷凝器案例施工現場：

主要技術參數（供參考）

所有列管式冷凝器圖片均為實物拍攝，由于產品不斷更新，具體參數請聯系我公司。

列管冷凝器的保養：

在列管冷凝器往常的運轉中，要堅持給設備管路的清洗，要常常做防止性檢測，大程度地完成對列管冷凝器的保護。選用懸臂型列管冷凝器：主機在起停的過程中，因?yàn)榱泄芾淠魃咝喂艽嬖谥鴫毫Σ詈蜏囟炔睿瑝毫Σ钆c溫度差將致使銅管發作彈性超直效應，因?yàn)殂~材、垢質膨脹系數不同很大，所以懸臂型列管冷凝器有主動脫垢的功用。在運轉過程中因?yàn)橹评鋭┰诹泄芾淠髦邪l(fā)作兩相變換發作高頻轟動，因而很難構成結垢中心，致使水垢無法附著管壁；列管冷凝器制造時應進行預膜防垢處置，可有用的阻礙塵垢晶體在銅管外表上附著；選用少數接連排水設備，將冷卻循環水的鈣離子的濃縮倍數控制在必定范圍內，有用的避免垢質的分出；還有可以設置預冷器，使列管冷凝器管的外表蒸騰溫度在50℃以下，選用大水量密集型布水器，保證列管冷凝器管外表時辰被水膜包覆，無干枯點。當換熱盤管的外表溫度低于50℃時，發作的垢質疏松，易于沖刷，當其外表溫度高于50℃時，發作的垢質堅固，難以鏟除。設置檔水板，使較高溫度的冷凝管上無水沾附，可有用地防止列管冷凝器結垢。

列管冷凝器的清洗方法

1、物理清洗：固定管板式的可以用水泵刷子沖洗，如果是抽芯式即浮頭式的即可把管束抽出來沖洗

2、化學清洗：當積垢由疏松變?yōu)橹旅堋⒂操|(zhì)后，采用機械清洗方法己達不到清垢目的，此時宜采用酸洗的方法。鹽酸不用預熱就能容易地溶解碳酸鈣和碳酸鎂水垢，因此酸洗液一般為常溫鹽酸溶液。酸洗雖然能很好的疏松水垢和恢復冷卻器表面的正常狀態，但鹽酸對冷卻銅管有腐蝕作用。為了保護冷卻器管壁不受鹽酸的侵蝕，在酸洗液內必須加入添加劑，即強烈地遲滯金屬溶解過程的物質。我們選用的添加劑為苯駢三氮唑，即BC-801水穩定劑，使用濃度為3%左右。根據經驗，若能夠按時進行機械清洗，酸洗可2a--3a進行1次；反之，需每年進行1次酸洗。
